普拉迪数控机床/铣床

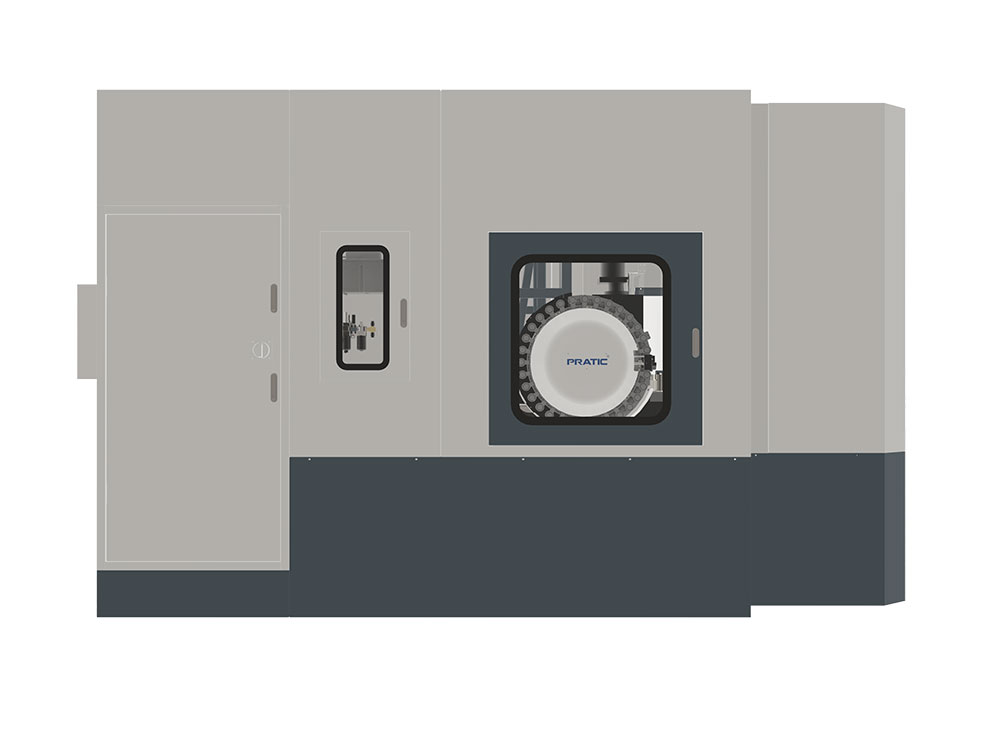

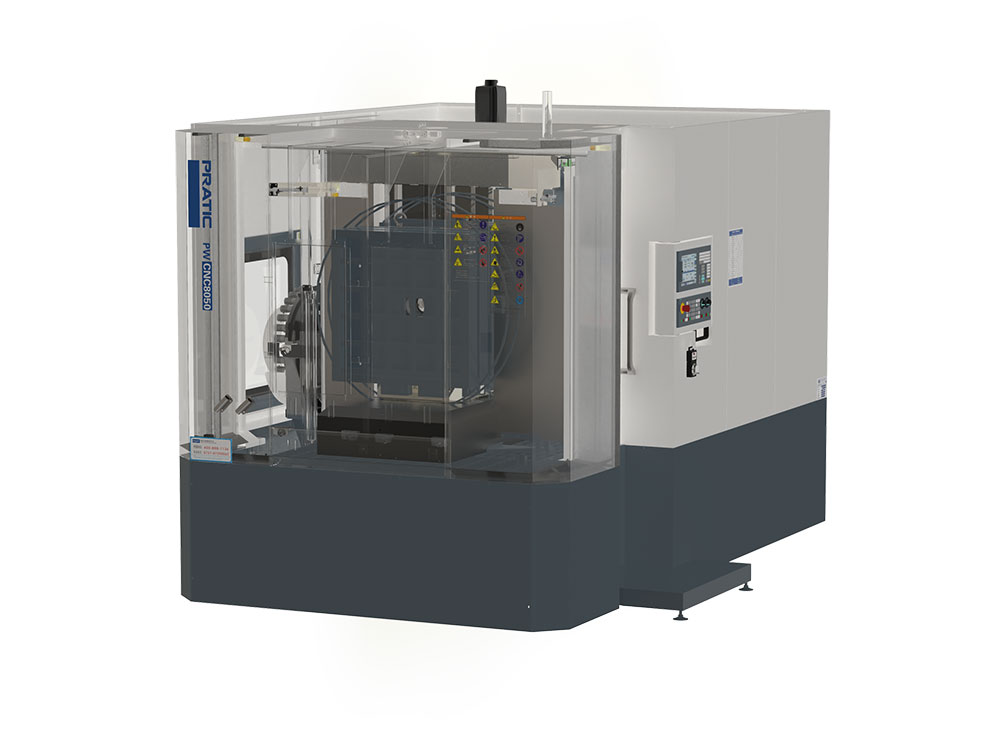

5G通讯工件大小型箱体卧式加工中心PWA-CNC8050
此产品适用于5G散热器、大型屏蔽盖、精密机电、医疗产品工件加工，适用于5G通讯（包含发射
天线、滤波器、散热器、屏蔽盖等腔体类零件）、新能源逆变器、精密机电等工件加工，可根据客
户要求定制不同规格的机型。
产品特点：
1.该机器是一台集铣、镗、钻、铰、攻丝等为一体的自动化复合加工中心，
2.使用国际专用CNC数控系统；
3.适用于加工各种长度的型钢、铝、铜型材等金属加工；

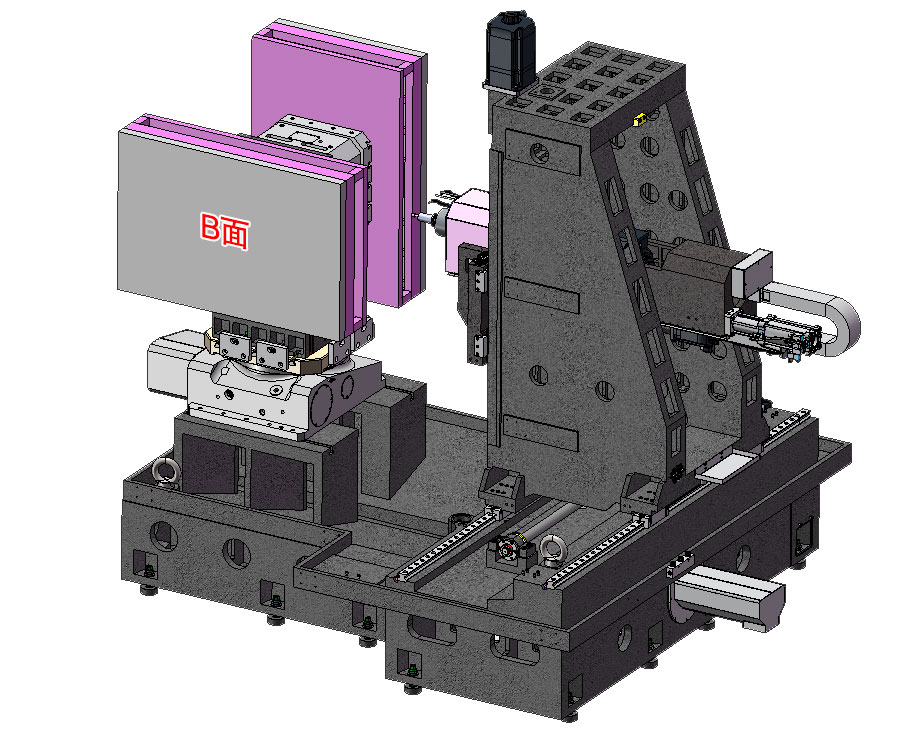

4.该机器为卧式加工中心，主轴箱采用正挂式结构，增强设备的刚性；
5.适用于5G通讯（包含发射天线、滤波器、散热器、屏蔽盖等腔体类零件）、新能源逆变器、精密
机电等工件加工；
6.装夹方式可以选择卧式3+1、3+2柔性制造单元，一台设备可完成六面全工序加工；
7.可根据客户要求定制不同规格的机型。
产品参数：

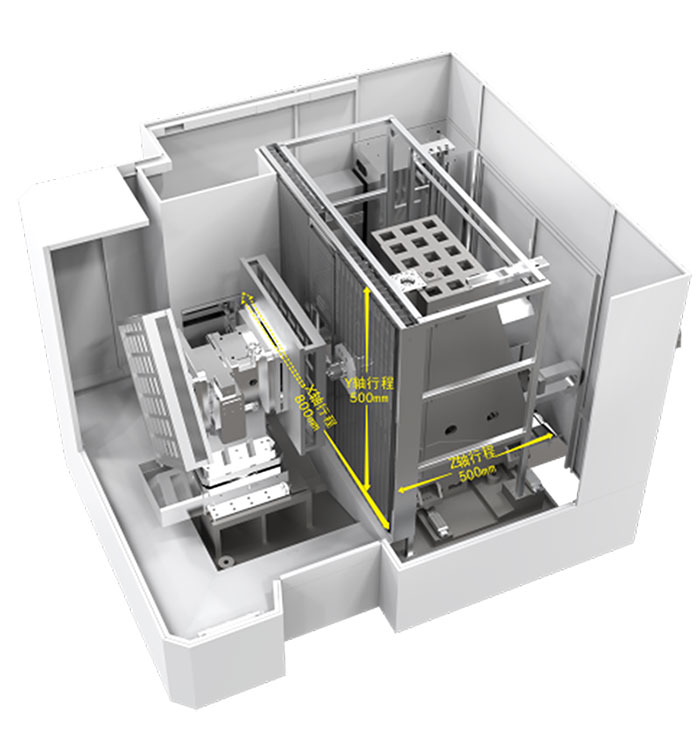

参数表 - PWA-CNC8050 行程 单位 参数 X 轴 mm 800 Y 轴 mm 800 Z 轴 mm 500 主轴
主轴转速 rpm 12000/14000 主轴锥孔 / BT40 刀库
刀库形式 / 圆盘式 刀库容量 pcs 24/32/36 相邻换刀时间 sec 3 移动速度
X轴移动 m/min 48 Y轴移动 m/min 48 Z轴移动 m/min 48 X/Y/Z进给速度 mm/min
48000 马达功率
主轴驱动马达 kw 27 X驱动马达 kw 4.4 Y驱动马达 kw 3.1 Z驱动马达 kw 2.3 润滑冷却系统
润滑系统 自动润滑
冷却系统 喷水冷却
精确度
X/Y/Z轴定位精确度 mm 0.007/0.007/0.007 X轴重复定位精确度 mm ±0.007/500 Y/Z轴重复定位精确度 mm ±0.007/300 机械规格
气压需求 kg/cm² 6 操作系统 / SIEMENS 高度 mm 2900 占地面积 mm 5000x2800 重量 kg 7000 加工实例：
