普拉迪数控机床/铣床

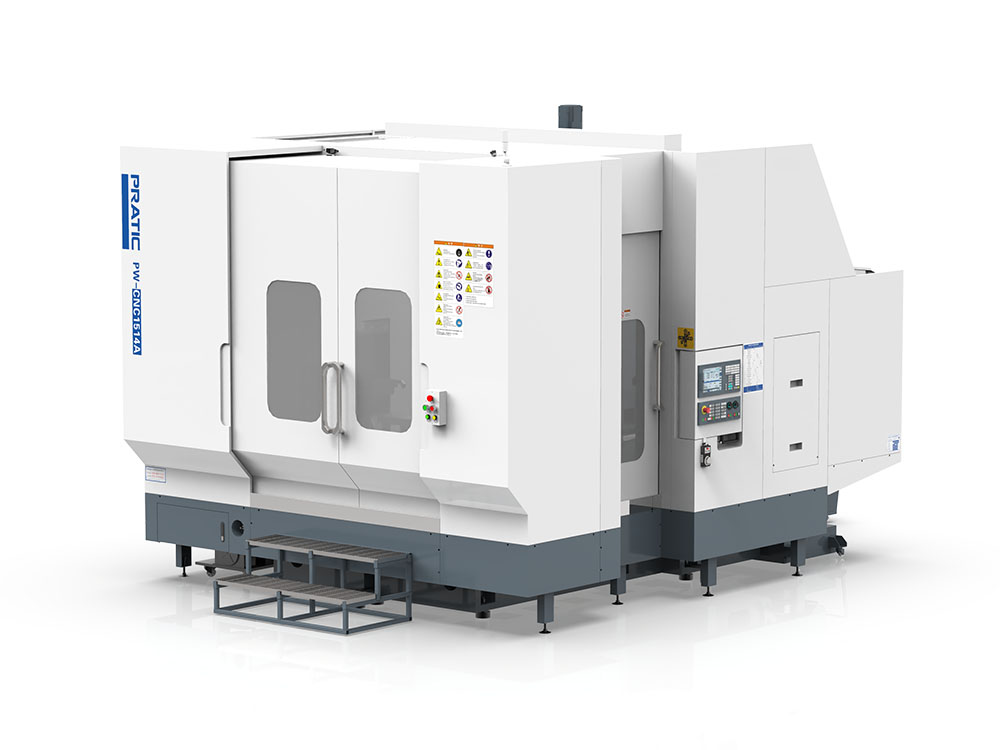

5G通讯卧式数控加工中心PW-CNC1514A
此产品适用于5G散热器屏盖、大型天线、汽车发动机、变速箱端盖底壳、新能源汽车控制箱、电池包、LED显示屏箱体（1000×1000、960×960、1000×500mm）；装夹方式可以选择双工位卧式四轴、双工位卧式五轴、双工位卧式摇篮式；可根据客户要求定制不同规格的机型。
产品特点：
1.该机器是一台集铣、镗、钻、铰、攻丝等为一体的自动化复合加工中心；
2.该机器为卧式机床，采用主轴箱定矩式结构；
3.装夹方式可以选择双工位卧式四轴、双工位卧式五轴、双工位卧式摇篮式；
4.应用于5G散热器屏盖、大型天线、汽车发动机、变速箱端盖底壳、新能源汽车控制箱、电池包、LED显示屏箱体（1000×1000、960×960、1000×500mm）；
5.可根据客户要求定制不同规格的机型。
产品参数：
参数表 - PW-CNC1514A 行程 单位 参数 X 轴 mm 1500 Y 轴 mm 1300 Z 轴 mm 600 主轴
主轴转速 rpm 12000 主轴锥孔 / BT40 刀库
刀库形式 / 圆盘式 刀库容量 pcs 24 相邻换刀时间 sec 2 移动速度
X轴移动 m/min 36 Y轴移动 m/min 36 Z轴移动 m/min 36 X/Y/Z进给速度 mm/min
36000 马达功率
主轴驱动马达 kw 8 X驱动马达 kw 5.2 Y驱动马达 kw 3.1 Z驱动马达 kw 3.1 润滑冷却系统
润滑系统 自动润滑
冷却系统 喷水冷却
精确度
X/Y/Z轴定位精确度 mm 0.02/0.02/0.015 X轴重复定位精确度 mm ±0.01/500 Y/Z轴重复定位精确度 mm ±0.01/300 机械规格
气压需求 kg/cm² 6 操作系统 / SIEMENS 高度 mm 3450 占地面积 mm 4050x 4000
重量 kg 15000（含转台部分） 加工实例：
