普拉迪数控机床/铣床

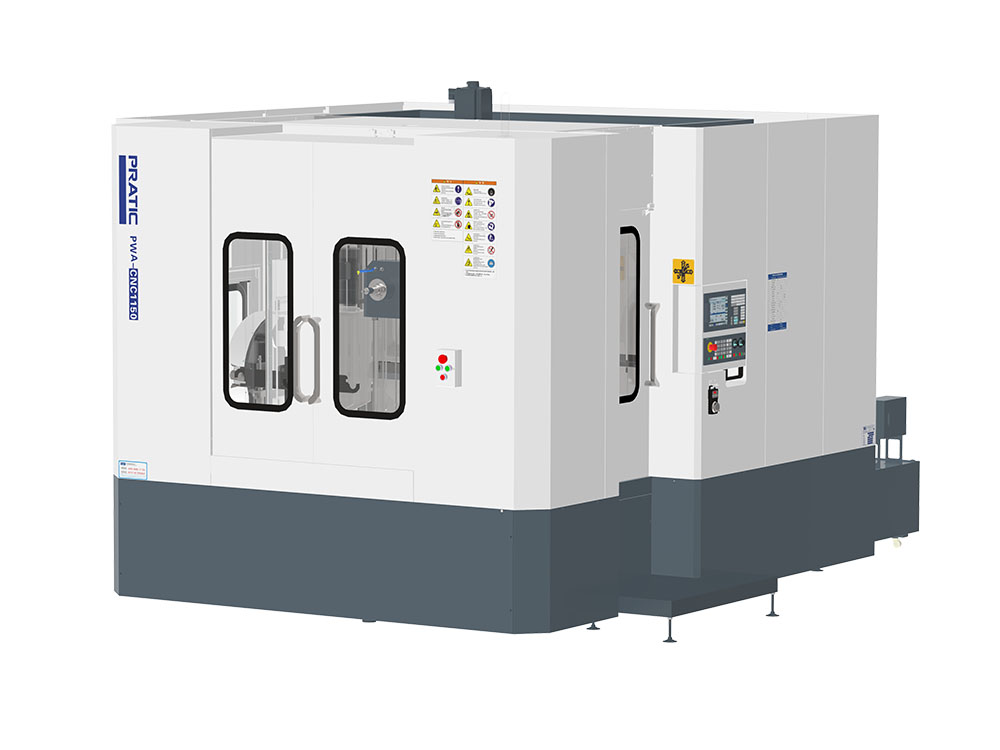

5G通信箱体工件卧式加工中心PWA-CNC1150

该机器是一台集铣、镗、钻、铰、攻丝等为一体的自动化复合加工中心，此产品适用于5G散热器

屏盖、大型天线、汽车发动机、变速箱端盖底壳、新能源汽车控制箱、电池包、LED显示屏箱体，

适用于加工各种长度的型钢、铝、铜型材等金属加工；

产品特点：

1. 该机器是一台集铣、镗、钻、铰、攻丝等为一体的自动化复合加工中心，

2.使用国际专用CNC数控系统；

3.适用于加工各种长度的型钢、铝、铜型材等金属加工；

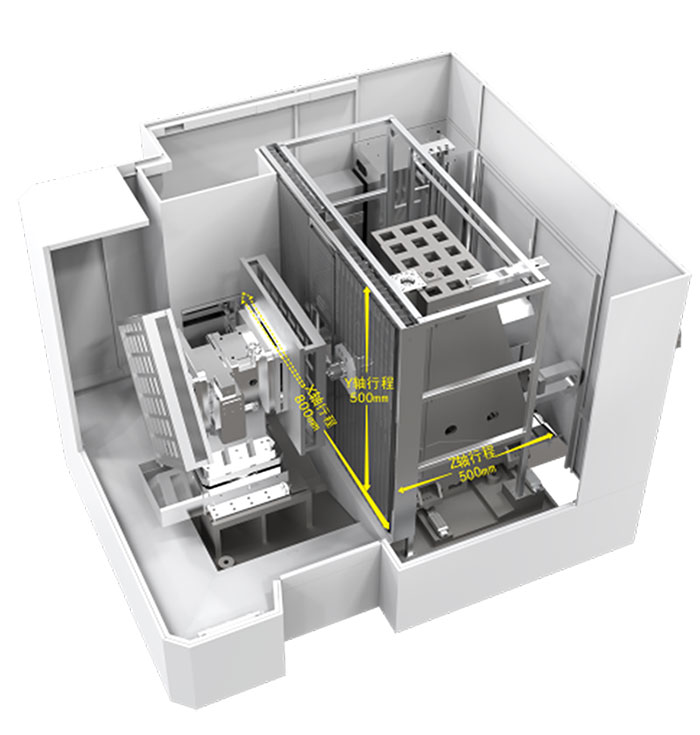

4.该机器为卧式加工中心，主轴箱采用正挂式结构，增强设备的刚性；

5.适用于5G散热器屏盖、大型天线、汽车发动机、变速箱端盖底壳、新能源汽车控制箱、电池包、LED显示屏箱体；

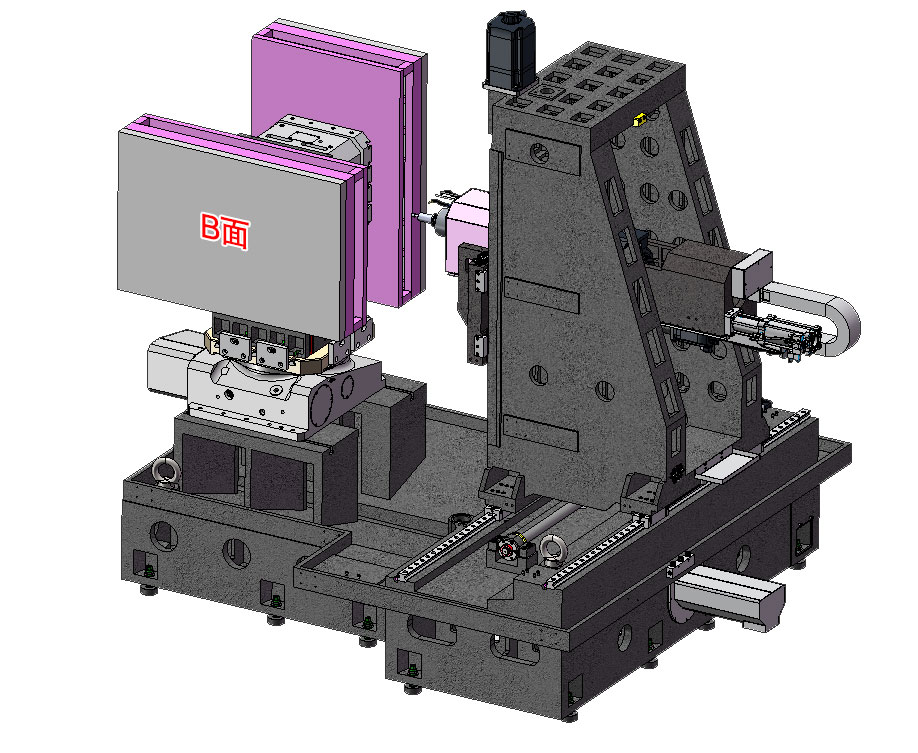

6.装夹方式可以选择卧式3+1、3+2柔性制造单元，一台设备可完成六面全工序加工；



7.可根据客户要求定制不同规格的机型。

产品参数：

参数表 - PWA-CNC1150
行程	单位	参数
X 轴	mm	1100
Y 轴	mm	1100
Z 轴	mm	500
主轴
主轴转速	rpm	12000/14000
主轴锥孔	/	BT40
刀库
刀库形式	/	圆盘式
刀库容量	pcs	24/32/36
相邻换刀时间	sec	3
移动速度
X轴移动	m/min	48
Y轴移动	m/min	48
Z轴移动	m/min	48
X/Y/Z进给速度	mm/min	48000
马达功率
主轴驱动马达	kw	18.5
X驱动马达	kw	4.4
Y驱动马达	kw	3.1
Z驱动马达	kw	2.3
润滑冷却系统
润滑系统	自动润滑
冷却系统	喷水冷却
精确度
X/Y/Z轴定位精确度	mm	0.012/0.012/0.012
X轴重复定位精确度	mm	±0.008/500
Y/Z轴重复定位精确度	mm	±0.008/300
机械规格
气压需求	kg/cm²	6
操作系统	/	SIEMENS
高度	mm	3000
占地面积	mm	5200x3400
重量	kg	11000

加工实例：
