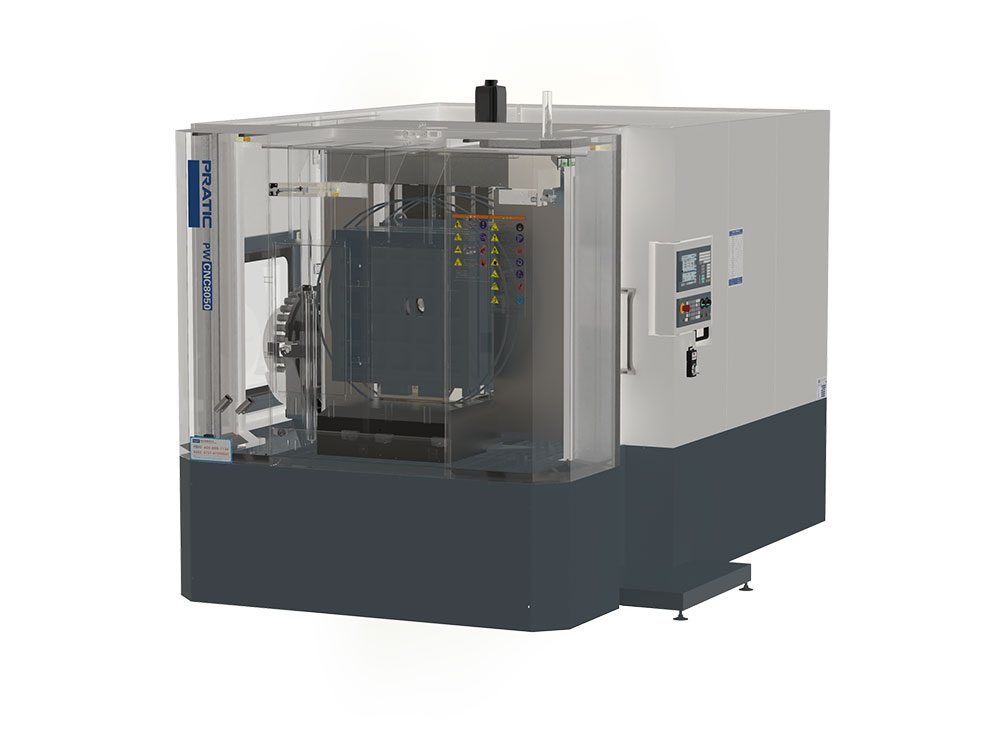

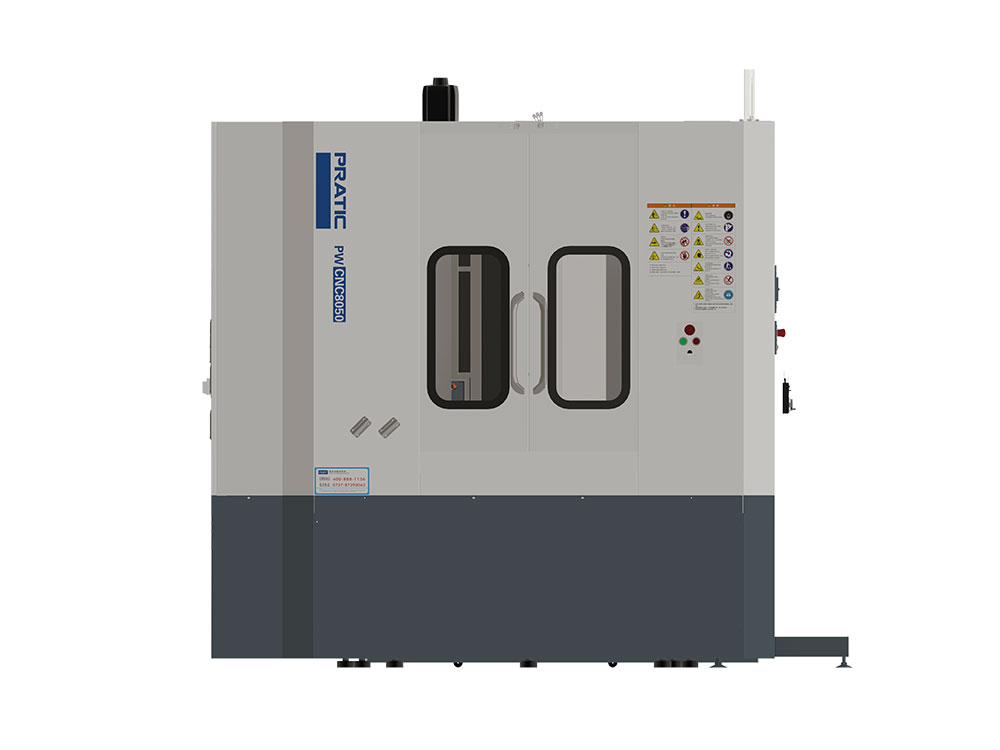

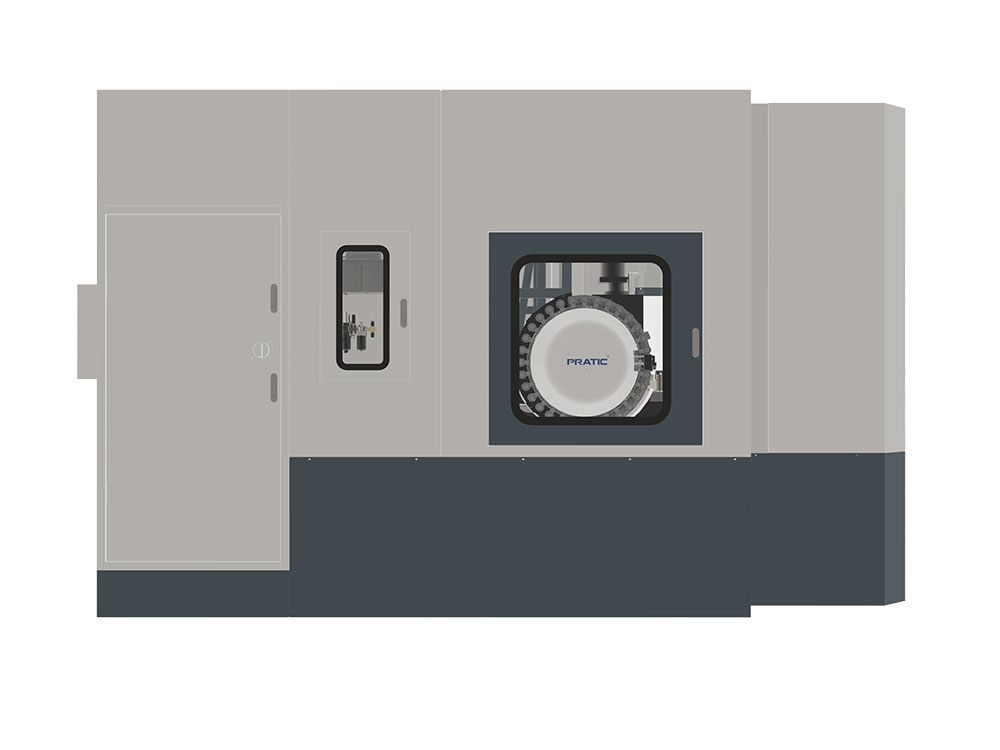

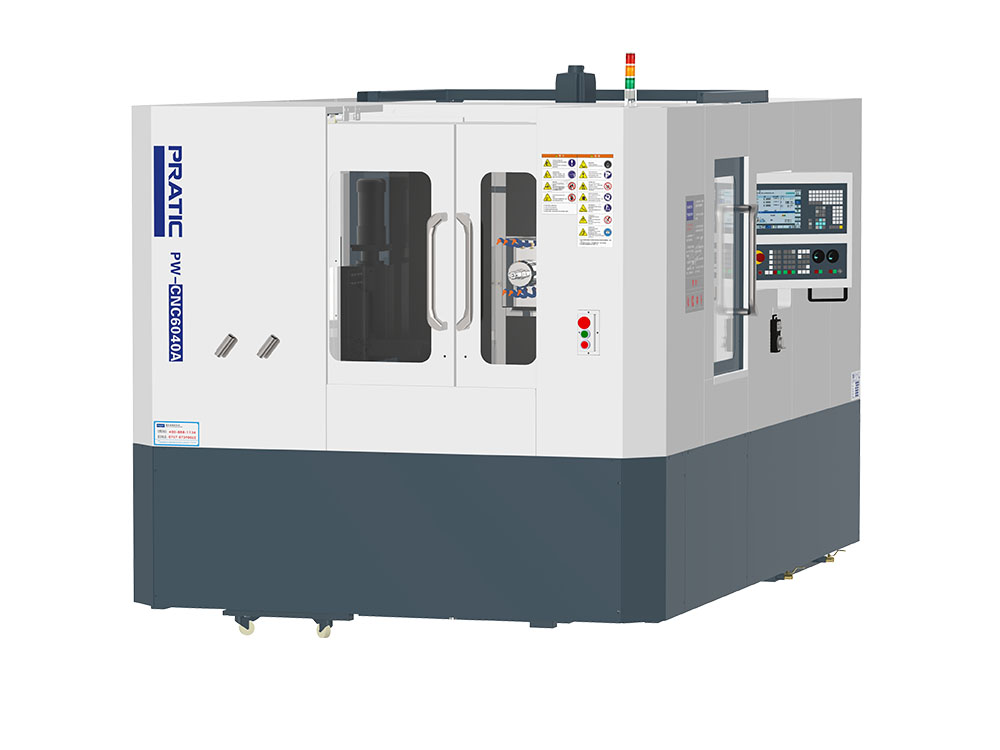

5G通讯散热器显示屏卧式加工中心PW-CNC6040

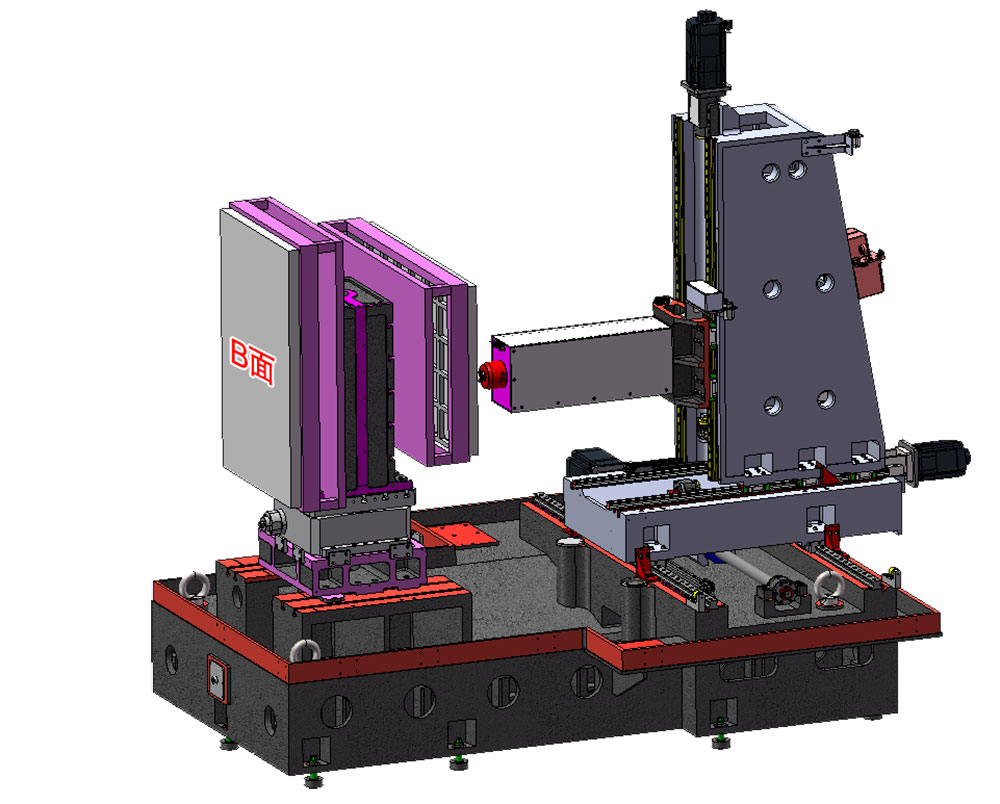

该机器是一台集铣、镗、钻、铰、攻丝等为一体的自动化复合加工中心，此产品应用于5G通信（滤波器、散热器）、小间距LED显示屏、新能源控制箱，该机器为卧式加工中心，主轴箱采用定矩式结构，可根据客户要求定制不同规格的机型。装夹方式可以选择卧式3+1、3+2柔性制造单元，一台设备可完成六面全工序加工；
产品特点：
1.该机器是一台集铣、镗、钻、铰、攻丝等为一体的自动化复合加工中心；
2.使用国际专用CNC数控系统；
3.适用于加工各种长度的型钢、铝、铜型材等金属加工；
4.该机器为卧式加工中心，主轴箱采用定矩式结构；
5.适用于LED显示屏箱体、5G通讯（包含发射天线、滤波器、散热器、屏蔽盖等腔体类零件）新能源逆变器、控制器、电池包等工件加工；
6.装夹方式可以选择卧式3+1、3+2柔性制造单元，一台设备可完成六面全工序加工；
8.可根据客户要求定制不同规格的机型。
产品参数：
参数表 - PW-CNC6040 行程 单位 参数 X 轴 mm 600 Y 轴 mm 600 Z 轴 mm 400 主轴
主轴转速 rpm 24000 主轴锥孔 / BT30 刀库
刀库形式 / 圆盘式 刀库容量 pcs 32 相邻换刀时间 sec 2 移动速度
X轴移动 m/min 48 Y轴移动 m/min 48 Z轴移动 m/min 48 X/Y/Z进给速度 mm/min
48000 马达功率
主轴驱动马达 kw 7.5 X驱动马达 kw 4.3 Y驱动马达 kw 3.3 Z驱动马达 kw 3.1 润滑冷却系统
润滑系统 自动润滑
冷却系统 喷水冷却
精确度
X/Y/Z轴定位精确度 mm 0.02/0.02/0.015 X轴重复定位精确度 mm ±0.01/500 Y/Z轴重复定位精确度 mm ±0.01/300 机械规格
气压需求 kg/cm² 6 操作系统 / SIEMENS 高度 mm 2400 占地面积 mm 2400x3700
重量 kg 6000（未含转台部分） 加工实例：
